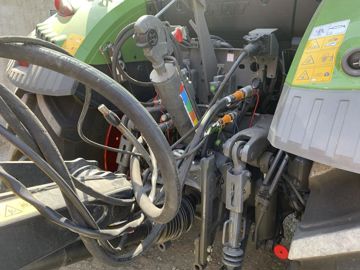

Qu’est-ce que le Power Beyond ? La presse à balle ronde Pottinger Impress 3190 V Pro est alimentée en hydraulique par le système Power Beyond du tracteur. (© P.P.)
La première, destinée à l’alimentation en huile, est appelée « P » (pour pump ). Elle est capable de passer de grands débits d’huile sans risque d’échauffement par perte de charge. La deuxième prise assure, quant à elle, le retour de l’huile vers le réservoir du tracteur. Elle est plus communément appelée « T » (pour tank ). La section de cette canalisation est légèrement supérieure à celle de la prise « P ». Les tracteurs recevant une pompe hydraulique à cylindrée variable s’équipent d’un troisième raccord appelé « LS », ou load sensing pour « signal de charge » (voir l'encadré « Qu'est-ce que le load sensing »). Une quatrième prise optionnelle, appelée « drain », « Y » ou « DR », assure un retour de l’huile à plus faible débit vers le réservoir du tracteur afin de protéger les moteurs hydrauliques de l’outil contre les risques de contrepression du retour principal « T ». Toutefois, la prise de retour libre du tracteur peut se substituer à la drain.
Trois modèles de raccords
push-pull à pointe (ISO). Cependant, ce dernier, par sa forme arrondie, a tendance à emmagasiner la poussière ou la terre de l’environnement extérieur lors de sa manipulation. Ce phénomène, appelé « pollution », est responsable à 75 % des pannes au niveau de l'hydraulique selon Julien Gaubour, notre expert hydraulicien. Un autre type de raccord, le push-pull à face plane, limiterait cette pollution.
Qu’est-ce que le « load sensing » ? load sensing, ou signal de charge, est uniquement réservé aux circuits hydrauliques équipés d’une pompe à cylindrée variable comme celles dotées de pistons axiaux à plateau inclinable. Il a pour rôle de piloter de manière précise la cylindrée de la pompe principale du tracteur en fonction des besoins des différents récepteurs de l’outil, tels que les vérins ou les moteurs hydrauliques.(© H.E.)

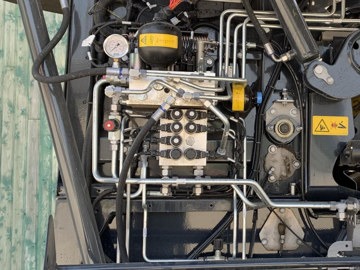

La presse à balle ronde Pottinger Impress 3190 V Pro est alimentée en hydraulique par le système Power Beyond du tracteur. Elle s’équipe de son propre système de distribution pour répartir les pressions aux récepteurs selon le pilotage Load Sensing. (© H.E.)

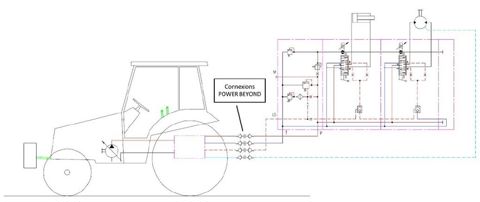

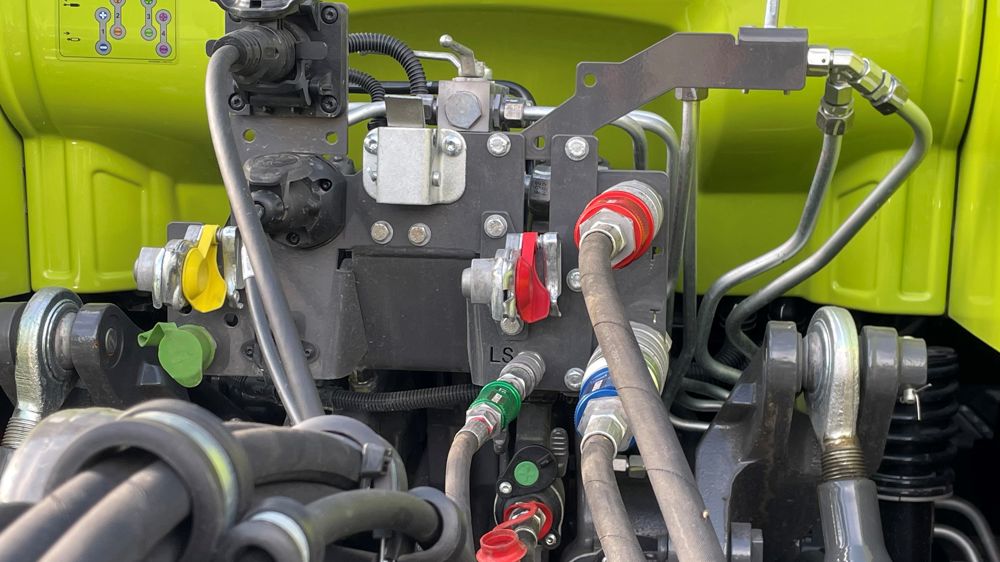

stand-by , d’environ 20 bar. Dès qu’une force ou une résistance est exercée sur un vérin ou un moteur hydraulique, la variation de pression du circuit est transmise à la pompe. Cette dernière ajuste alors sa cylindrée en inclinant son plateau afin de conserver une pression suffisante pour déplacer la charge. La pression en sortie de pompe est ainsi toujours identique à celle des récepteurs, auquel s'ajoute la pression du stand-by. Lorsque le tracteur est doté d’une pompe à cylindrée variable avec un circuit centre fermé, le système hydraulique Power Beyond comptabilise jusqu’à quatre prises : Pump, Tank, Drain et la régulation Load Sensing. (© In Situ)

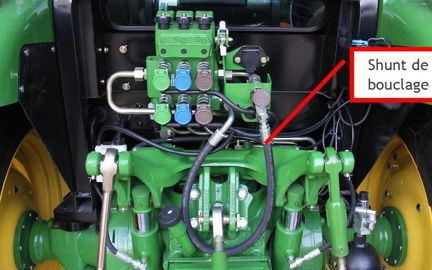

Le Power Beyond en rétrofit ? pump (P), tank (T) et l’optionnelle drain (Y). Avec ce type de pompage continu, l’huile est constamment injectée dans le circuit.Lorsqu’aucun équipement n’est raccordé au système Power Beyond dans un circuit à centre ouvert, l’opérateur doit installer un raccord entre la prise Pump et Tank pour éviter une montée en pression du système. (© In Situ)
Lorsque le tracteur est doté d’une pompe à cylindrée fixe avec un circuit à centre ouvert, le système hydraulique Power Beyond comptabilise jusqu’à trois prise, Pump, Tank et Drain. (© In Situ)

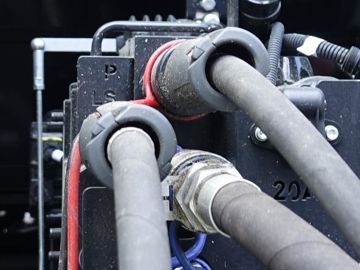

Certains tractoristes indiquent sur le panneau des connections hydrauliques, par les symboles P, T, LS et Y ou DR, l’emplacement exact des différentes prises du système Power Beyond. (© U.D.)
